包裝凹版印刷在整個印刷工業里占有很大的市場份額，國產凹印機已在我國印刷生產中倍受青睞。如何提高凹版印刷機控制系統的控制精度、同步性是凹版印刷機設計中的主要難題。

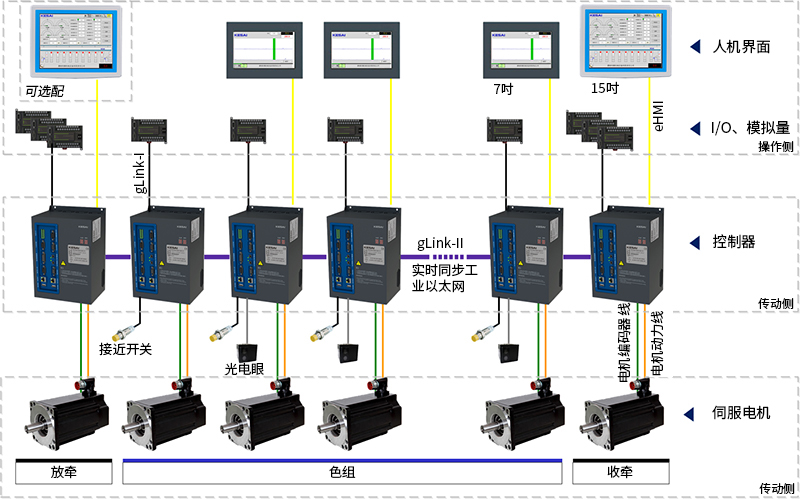

該項目突破了傳統的電子軸凹印機集中式控制系統的瓶頸，將運動控制系統、套色控制系統以及張力系統集成于一體，減少了物理連線，簡化了設備的現場安裝和維護。系統基于固高自主知識產權的gLink-II（實時同步工業以太網）通信協議，采用環型冗余拓撲結構。可實現數據冗余和鏈路冗余，保證系統的高速實時響應和大數據傳輸，提高系統的通信可靠性。該系統還可連接客戶的色標傳感器，大大提高了套色檢測的識別能力及準確性。該項目專為凹印機量身打造，性能穩定、可靠，結構緊湊。
性能參數
● 系統設定等環網的網絡通信周期為250us；
● 系統網絡同步采用分布式時鐘，同步抖動遠小于1us；
● IO的刷新周期為250us；
● 位置環響應帶寬50Hz，速度環響應300Hz，電流環響應1KHz；
● 系統可組態128個色組，每一個色組可掛接64個擴展IO模塊；
● 集成虛擬碼盤輸出功能，可便捷連接靜止畫面系統，以及其它需要編碼器的外部設備；
● 增加CAN通訊接口，可以方便地連接簡易操作盒，進一步降低成本；
● 支持正余弦編碼器、脈沖式編碼器和絕對式編碼器反饋類型，為伺服電機的選用提供了更大的靈活性；
● 附加的外接編碼器輸入可很方便地跟蹤現有的變頻電機工作，實現諸如橫切、模切、燙金、壓痕等功能。
方案優勢
結構緊湊：將運動控制系統、套色控制系統以及張力系統集成于一體，減少了物理連線，簡化設備的現場安裝和維護；
性能可靠：系統基于固高自主知識產權的gLink-II（實時同步工業以太網）通信協議，采用環型冗余拓撲結構，實現數據冗余和鏈路冗余；
維護方便：集中式調試，可在任意一個站點上更新所有站點上的底層固件、各種參數以及應用層OtoStudio程序；提供遠程診斷和遠程升級功能，可以方便地接入互聯網，進行遠程監控及維護升級。
