從手動到自動
點膠機是一種對膠水或粘合劑精確控制的加工設備。它通過對流體的操控，將流體點滴、涂覆于產品表面或內部。點膠機廣泛應用于3C電子、汽車、化工、航天等領域。早期的點膠機是手工操作，費時費力且效率低。隨著全自動點膠技術的發展，使得點膠機可以自動完成上料、下料、定位、點膠等工作，可實現三維、四維路徑點膠，具有精確瞄點、精細控膠、不拉絲、不漏膠、不滴膠等特點。
從自動化到網絡化、智能化
當前終端產品設計日趨個性化、復雜化，點膠機也向智能化和網絡化發展。點膠機可以根據不同的產品需求自動調整參數，不斷提升加工精度、速度和可靠性，在高精度裝配和微型制造領域發揮了至關重要的作用。
● 點膠軌跡：從傳統的直線插補、圓形插補、曲線插補，進化為空間圓弧插補、空間橢圓插補、空間漸開線插補等；
● 產品工藝：原先的二維平面加工到三維平面加工；
● 點膠精度：膠體線由<=1mm 到 <=0.2mm,點膠精度由<=0.1mm 到 <=0.02mm
● 點膠設備結構的進化: 由三軸到五軸，實現更高的點膠精度，更靈活的點膠角度，使設備性能得到飛躍。

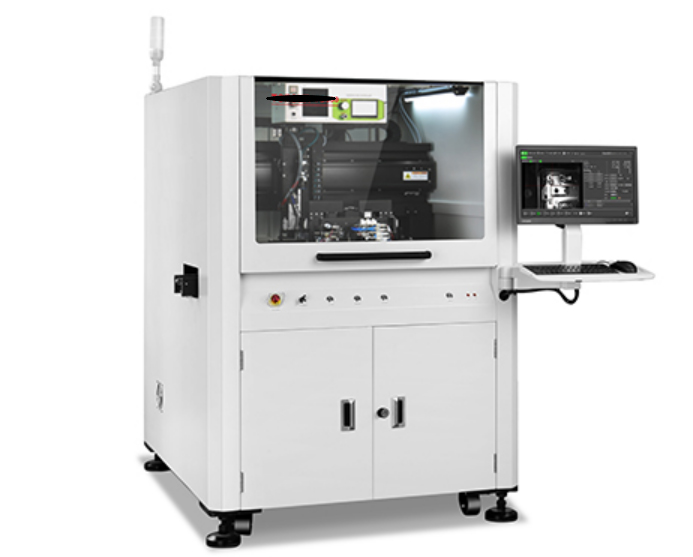

五軸插補點膠
五軸插補點膠機主要應用于：
● AR/VR眼鏡的精密3D引導點膠；
● 四曲面屏手機中框點膠；
● 全面屏、劉海屏、水滴屏、挖孔屏等手機屏幕點膠；
● 耳機等穿戴設備的曲面點膠制程；
● 異形復雜曲面的高精密點膠。
解決方案

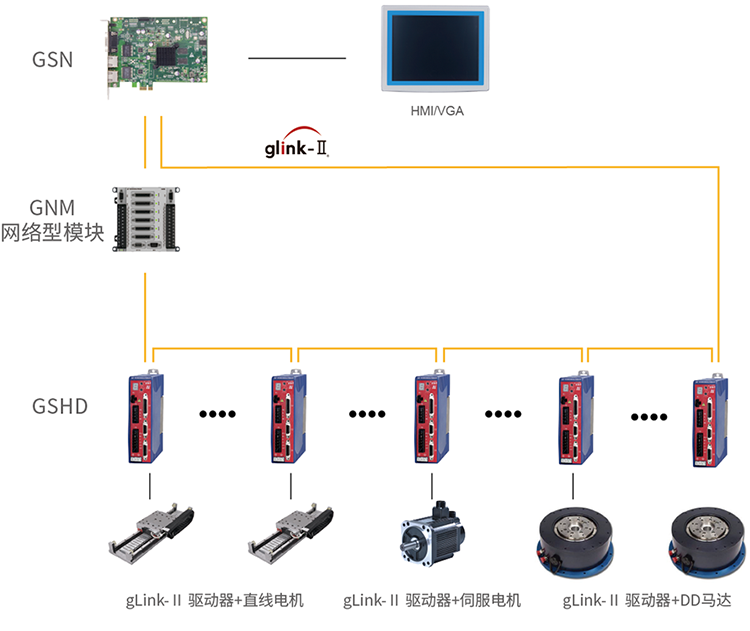

固高科技的GSN插卡式運動控制器+GSHD高性能伺服驅動器的解決方案實現：
● 重復定位精度：XY: +0.005mm, z: +0.01mm
● A/C軸重復精度：A: <30", C: <15"
● 驅動系統：X/Y: 直線電機 Z: 伺服電機 A: DD馬達 C: DD馬達
GSHD伺服驅動器使用固高自主研發的Driverstudio驅動器調試軟件，調試便捷，功能強大， 搭配上固高GSN插卡式運動控制器實現自動分配站號，驅動器聯調。多軸曲線可以同時顯示，方便檢查問題，分析曲線。客戶可以通過分析曲線來調整性能，在線修改增益，高效完成調試。GSHD伺服驅動器具有良好的速度跟隨性，能夠在高速運動的狀態下，快速整定到位，跟隨誤差可以調到微米級。
下圖是各個軸調試完成后，點膠時的偏差曲線：

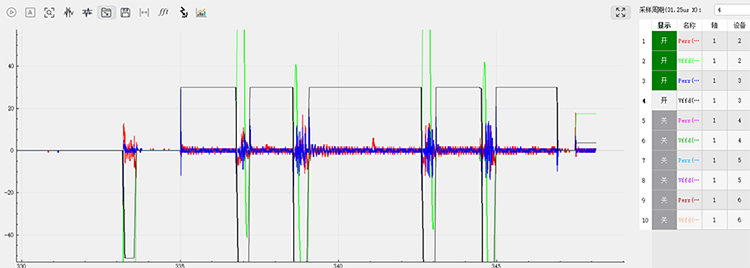

直線電機XY的跟隨誤差曲線
（速度100mm/s；加速度0.1G;跟隨誤差<=3微米，編碼器分辨率0.1微米，誤差單位是脈沖。）

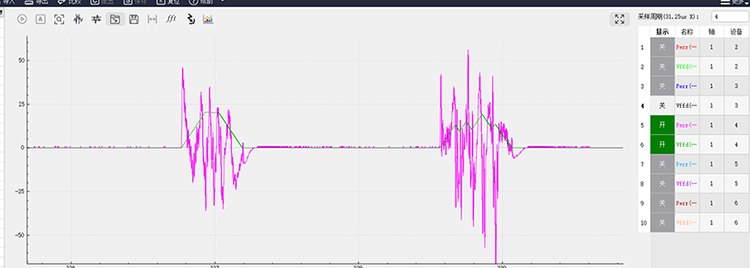

Z軸旋轉伺服電機的跟隨誤差和速度曲線

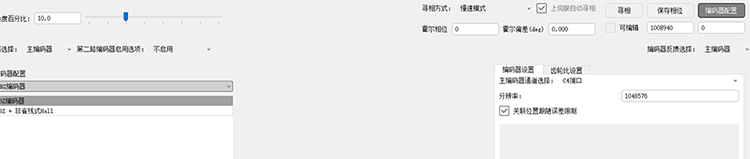

Z軸編碼器分辨率（1圈1048576個脈沖）

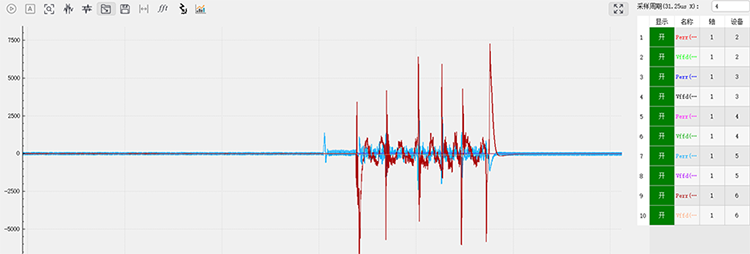

A軸DD馬達的跟隨誤差和速度曲線
（一圈8388608個脈沖）

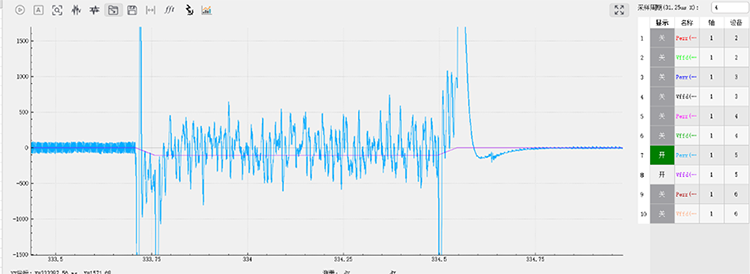

C軸DD馬達的跟隨誤差和速度曲線
（一圈8388608個脈沖）

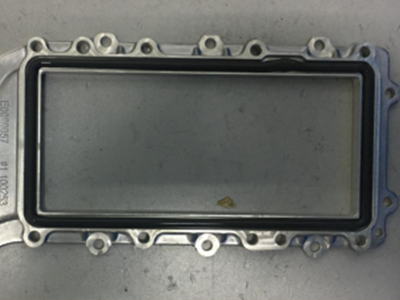

點膠效果圖
