激光切割工藝的原理是對工件的指定部分進行加熱，使其達到預先定義的溫度?？焖偌訜岬倪^程之后緊接著進行快速冷卻，使玻璃內部產生垂直向的應力帶，在該方向出現一條無碎屑或裂紋的裂縫。激光切割設備對運動平臺的軌跡精度與切割效率有極高的要求，且具有機械跨度大、系統負載大、軸間耦合小等特點。此類設備需要伺服驅動器快速響應和整定，從而確保運動誤差小、精度高。同時，傳統十字架式的XY平臺很難滿足生產精度要求，因此設備必須使用龍門機械結構。
固高科技深耕激光切割領域多年，為行業提供高速、高精、全互聯運動控制解決方案。該方案采用固高科技自主研發的伺服驅動器龍門雙驅功能以及gLink-II千兆等環網工業現場總線，不僅可以同時控制多個龍門機械結構，而且在大幅面龍門設備上也可以實現穩定高效生產。

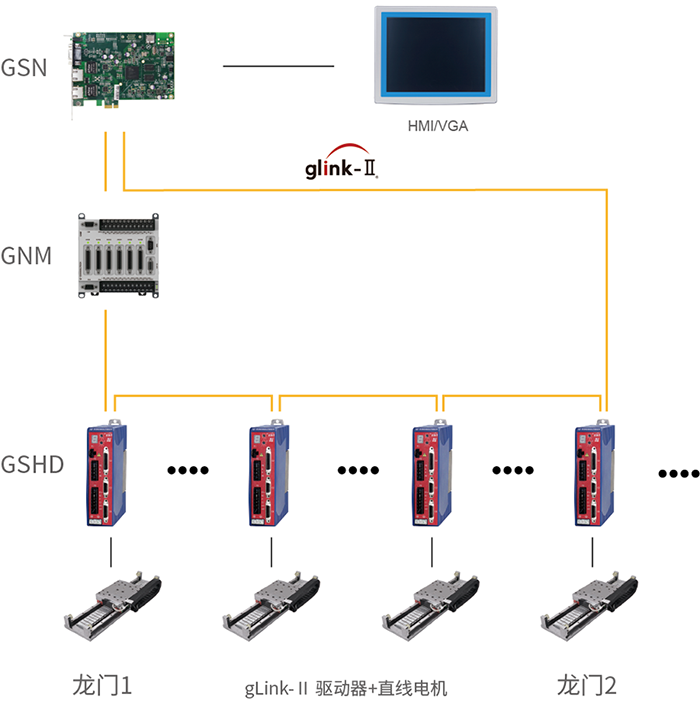

GSN多軸網絡運動控制板卡+GSHD高性能伺服驅動器+直線電機，進行龍門機構控制；
gLink-II千兆等環網工業現場總線，自動分配站號，保證伺服驅動器同屏控制及調試，便于監控軸狀態和分析波形圖；
GSHD伺服驅動器龍門控制主軸使用位置環、從軸使用電流環。只需要調整主軸增益，即可實現快速整定，調試更加簡單便捷。

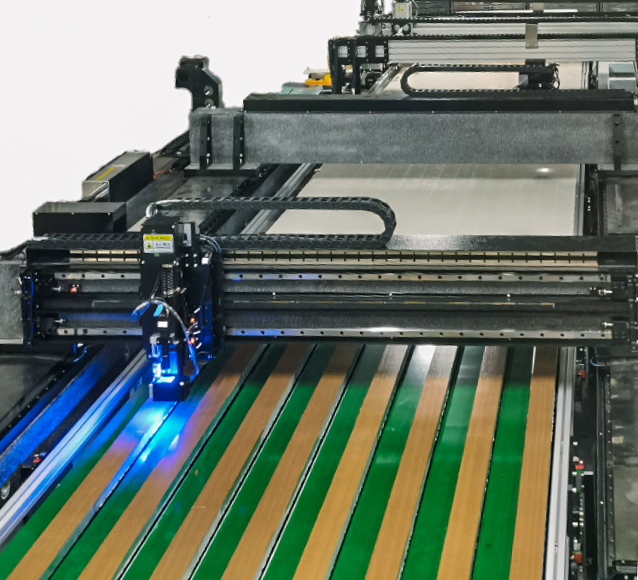

雙龍門激光切割設備
上圖展示的是雙龍門激光切割的設備示意圖，設備橫梁跨度2400mm，切割速度為120mm/s,切割加速度為2500mm/s2，裂片速度為100mm/s，切割加速度為2500mm/s2。在勻速運動狀態下，位置誤差可以控制在±30脈沖（0.1分辨率，±3微米），精度效果見下圖：

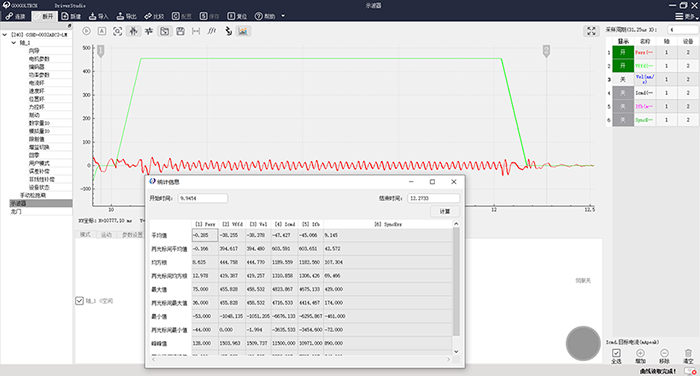

切割龍門的誤差圖（±3um）

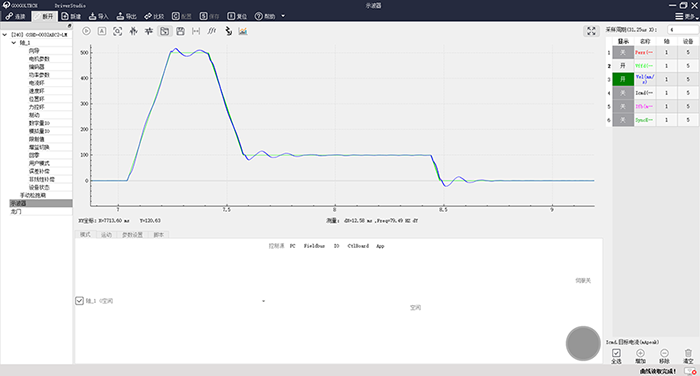

裂片龍門的速度跟隨圖
GSHD系列高性能伺服驅動器自帶龍門同步控制功能，可以實時將主從的位置進行校正，達到穩定的同步跟隨效果。
下圖是龍門的同步功能配置以及龍門的同步誤差曲線。

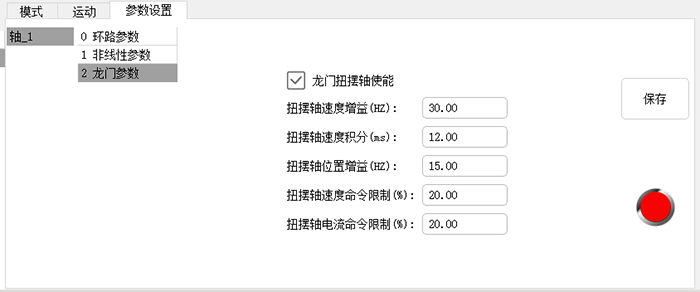

龍門同步功能配置

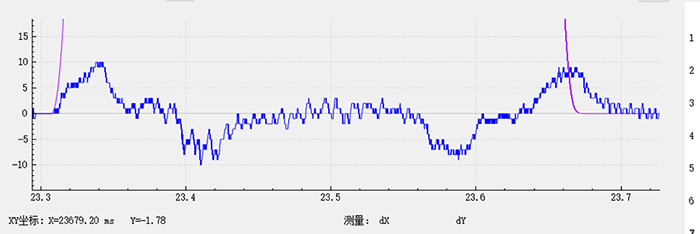

龍門同步誤差曲線
切割的產品輪廓圖
