GTS+GSHD | 龍門貼片機設備應用案例

2023-05-04 mktadmin

表面貼裝技術簡稱SMT，SMT生產線由絲網印刷、貼裝元件及回流焊三個過程構成。SMT貼片機是機-電-光以及計算機控制技術的綜合體,它通過吸取-位移-定位-放置等功能，在不損傷元件和印制電路板的情況下，實現了將SMC／SMD元件快速而準確地貼裝到PCB板所指定的焊盤位置上。由于其組裝密度高及良好的自動化生產性而得到高速發展并在電路組裝生產中被廣泛應用。隨著電子產品向便攜式、小型化方向發展，相應的SMC／SMD也向小型化發展，同時為滿足IC芯片多功能的要求，采用了多引線和細間距，其優點是元器件安裝密度高，易于實現自動化，提高生產效率，降低成本。

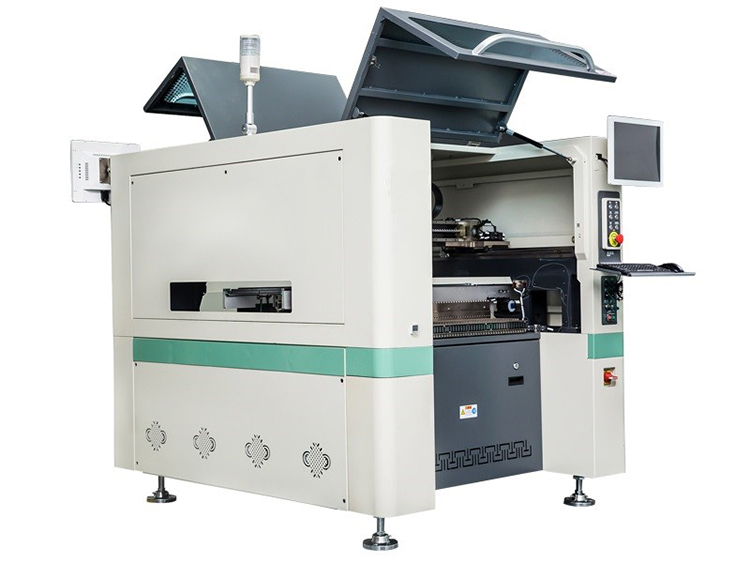

圖1 機械設備

固高為客戶提供了固高GTS插卡式運動控制器+GSHD伺服驅動器方案，采用固高的脈沖龍門，滿足設備高速高精的貼合需求，并能夠快速開發迭代，實現整套方案交付。

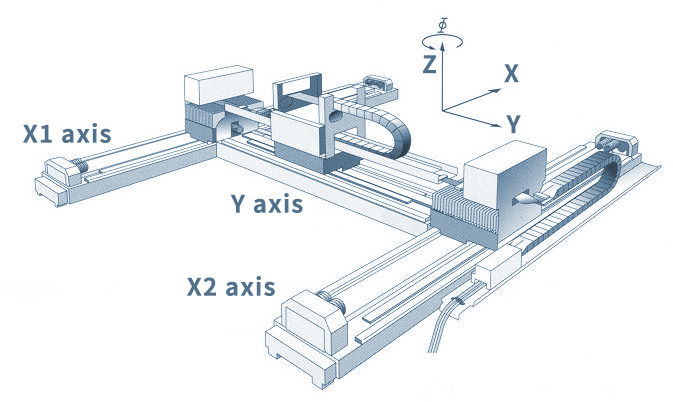

圖2 設備主要結構3D圖

● 雙軸耦合控制，兩個軸平均值代表系統質心，差值代表龍門偏差；

● 一個通道指令輸入，從軸跟隨，精度高，響應快；

● 調試簡單，配置迅速。只需要配置主驅動器和控制卡的通信；

● 回零，自動對齊，保護等高級功能；

● 支持主從軸同步誤差補償。

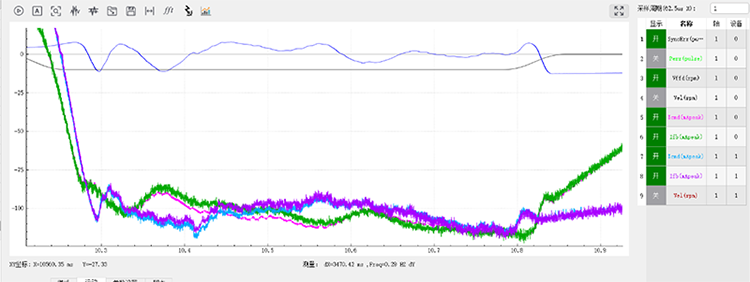

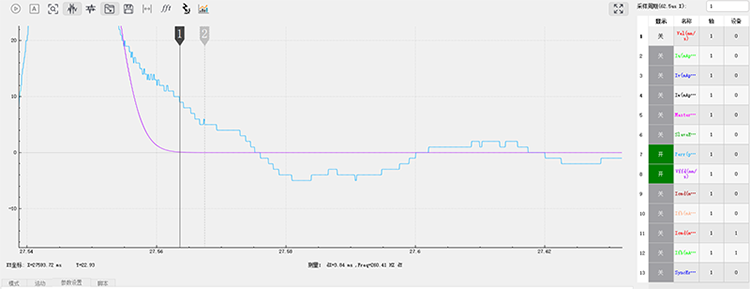

GSHD伺服驅動器使用固高自主研發的Driverstudio驅動器調試軟件，調試便捷，功能強大，能夠?qū)崿F(xiàn)多個驅動器聯調，建立龍門更加簡單。用戶可以通過分析曲線來調整性能，搭配在線修改增益功能，可以讓電機在一邊運行時，一邊修改增益參數，從而更高效地完成調試。GSHD伺服驅動器具有良好的速度跟隨性，能夠在高速運動的情況下，快速整定到位。

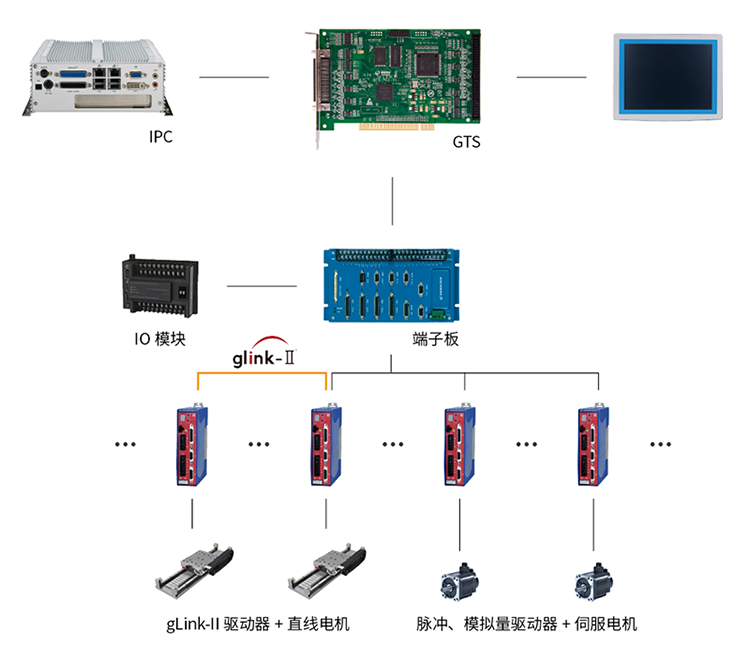

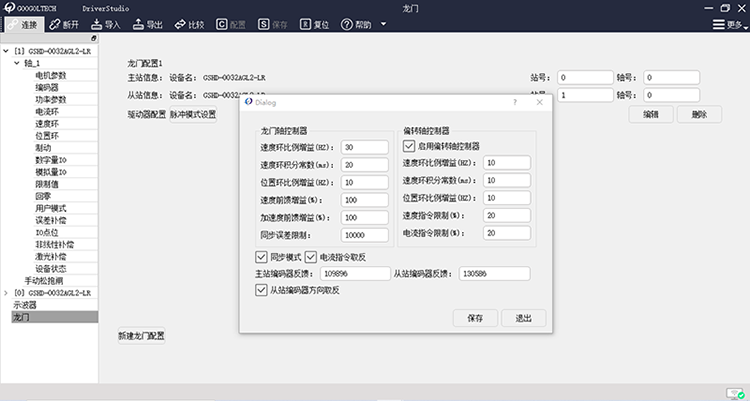

GSHD驅動器龍門控制部分?jǐn)U展了對脈沖控制方案的支持，龍門同步周期可達31.25us。使用脈沖方案控制的龍門雙驅需要把主從軸驅動器用工業標準千兆網線連接起來，上位機只需控制龍門主軸的運動，運動控制架構如下。配置龍門模式時需要手動修改驅動器站號，調試方法基本相同。值得注意的是，在進行龍門軸負載慣量比辨識時，龍門主從軸需要同時設置相同慣量比。【慣量比=（辨識出來的質量-2*電機質量）/（2*電機質量），僅用于龍門慣量比計算】

此外，GSHD驅動器龍門是主軸位置環，從軸電流環，同時支持標準35種回零方式及龍門單邊回零跟雙邊回零的功能，便于不同應用場景的使用。

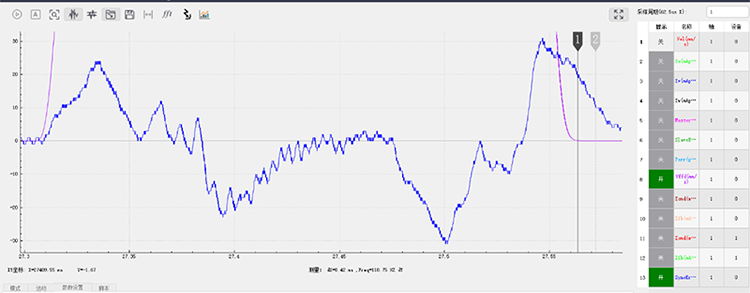

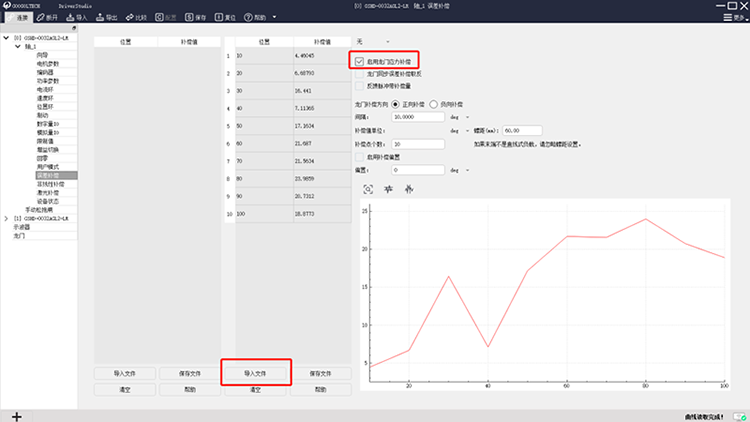

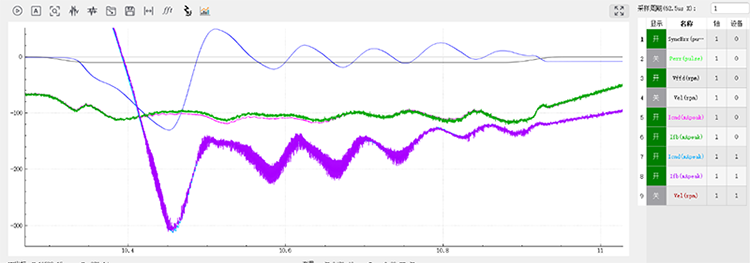

如果龍門機械安裝不理想，在零點確定的情況下，GSHD系列伺服驅動器提供了龍門應力補償功能，通過抓取每個點的編碼器位置，進行雙邊同步補償，從而降低因機械安裝導致同步誤差過大的問題。扭擺軸控制的功能，使用戶可通過增大扭擺軸增益，有效地減小龍門同步誤差，最小誤差可達到1um以下。
