GSHD-EtherCAT系列驅動器|全閉環立式龍門機構中的應用

2022-05-28 mktadmin

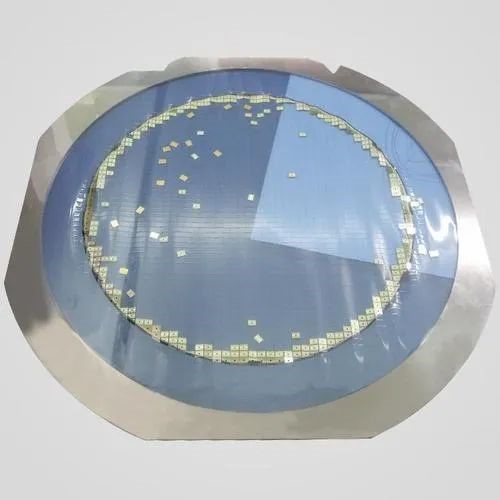

晶圓是制造半導體器件的基礎性原材料。極高純度的半導體經過拉晶、切片等工序制備成為晶圓，晶圓經過一系列半導體制造工藝形成極微小的電路結構，再經切割、封裝、測試成為芯片，廣泛應用到各類電子設備當中。受終端半導體市場需求上行影響，半導體晶圓制造產能也隨之提升。

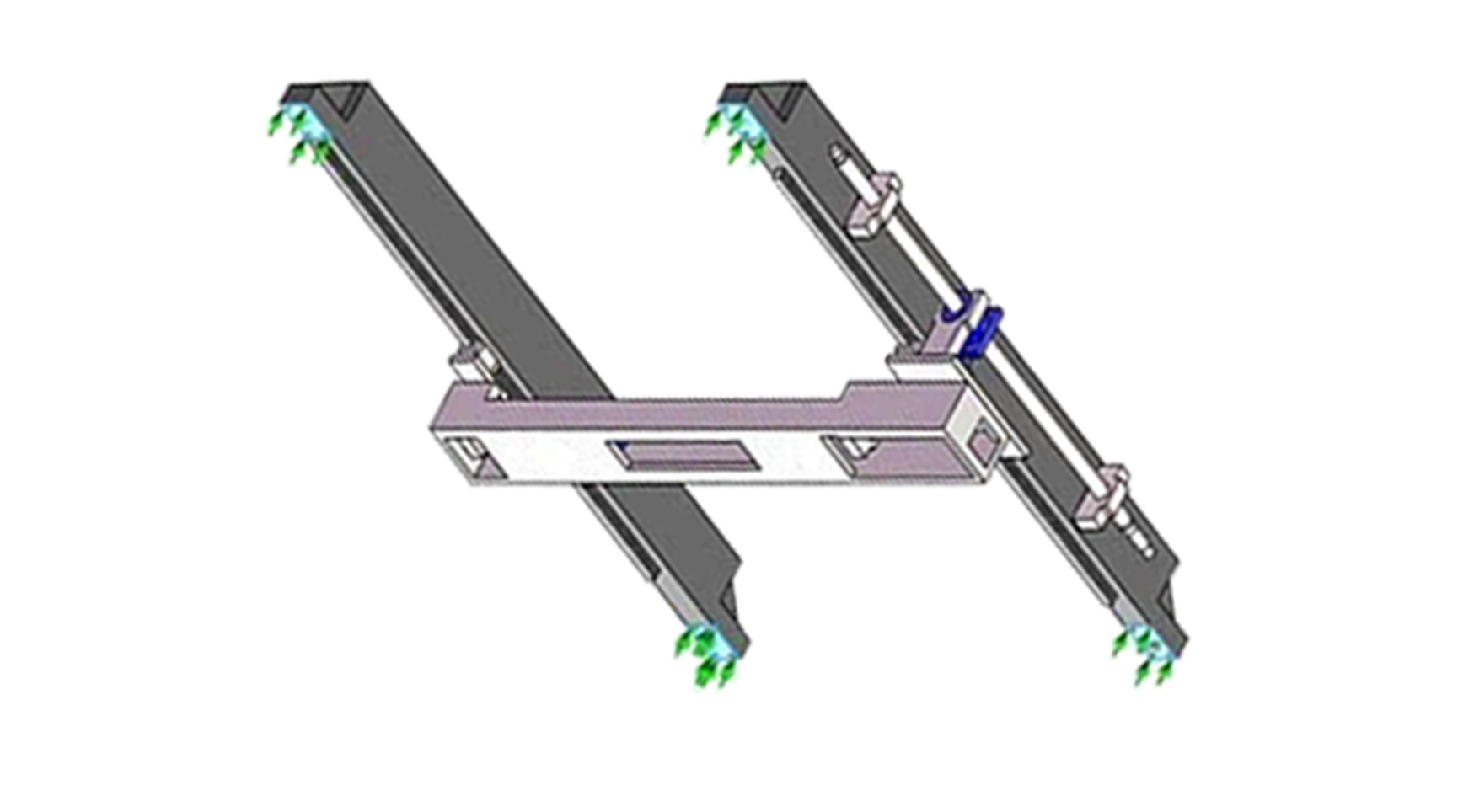

設備主要結構

此設備采用GEN插卡式運動控制器+GSHD雙驅+多摩川TBL-is系列伺服電機的運動控制方式，外加雷尼紹RH200系列0.5微米的光柵尺系統，實現全閉環控制，配置主流的EtherCAT總線通信方式，驅動固高GSHD驅動器，采用龍門同步加上全閉環的控制方式，實現同步壓料以及切割。

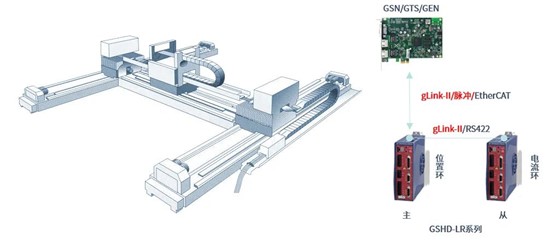

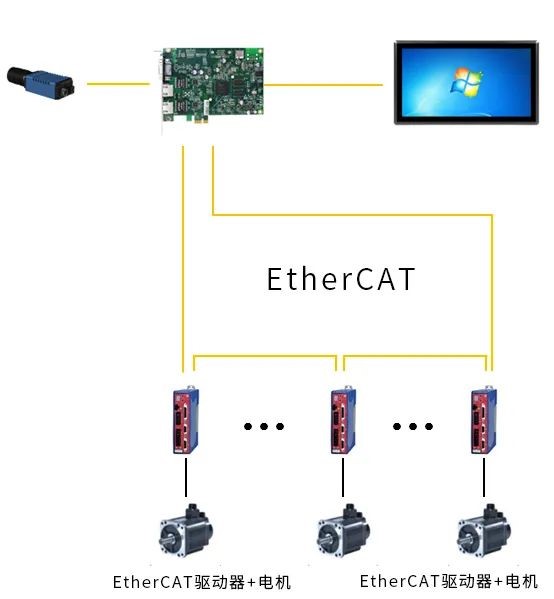

運動控制系統架構

——案例展示——

客戶需求設備運行穩定

1、加速度需求為50r/s2；

2、速度需求600rpm；

3、速度波動不能超過±10rpm；

4、整定精度需求在10um內；

5、速度波動在需求內。

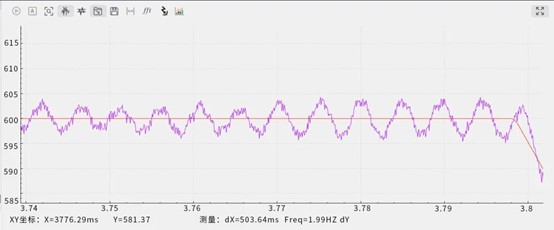

速度波動曲線

GSHD龍門優勢：

1、雙軸耦合控制，兩個軸平均值代表系統質心，差值代表龍門偏差；

2、一個通道指令輸入，從軸跟隨，精度高，響應快；

3、調試簡單，配置迅速。只需要配置主驅動器和控制卡的通信；

4、回零，自動對齊，保護等高級功能；

5、支持主從軸同步誤差補償。

GSHD驅動器抗干擾能力強，功能多，調試便捷，能夠快速的完成基本的調試；GSHD驅動器的龍門調試簡單便捷，從軸跟隨主軸的方式，只需要調整主軸的性能即可，大大節省了調試驅動器的時間。龍門的扭擺控制，可以實時糾正兩個軸的同步，使得同步精度更高；而GSHD驅動器的全閉環配置簡單，加上全閉環控制，讓設備精度更高。

使用固高自主研發driverstudio驅動器調試軟件，能夠更加方便的采集并分析曲線，采樣頻率能達到62.5us，能夠直觀的分析驅動器之間的協調性。

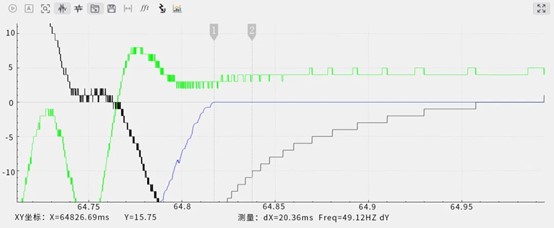

GSHD良好的速度跟隨，快速的整定，能夠在讓設備運行更加的平穩，更快的整定到位。龍門的同步性好，主從跟隨強，下圖是設備在運行到位時的波形圖，20ms整定到5um內，同步誤差也在5um內。
