開放式CNC系統開發平臺由開放、可重組的硬件平臺和軟件平臺組成，它基于WINCE操作系統，滿足數控系統對實時性、安全性及穩定性的需求。開發平臺采用gLink-II千兆等環網協議，實現產線設備的互聯互通，為客戶定制工藝、算法提供解決方案。CNC系統開發平臺支持MasterCam、AutoCAD、UG等多種CAD/CAM軟件生成的加工代碼，廣泛應用于復合加工中心、雕銑機、精雕機、鉆攻中心、玻璃掃光機、高光機等領域。

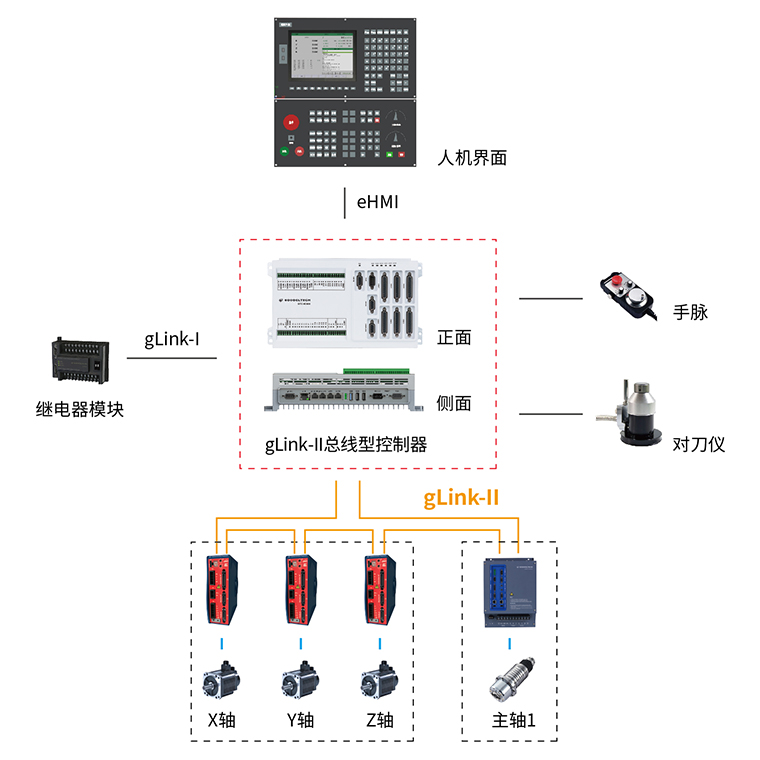

一、石墨加工中心
隨著3D玻璃曲面屏熱彎加工工藝的不斷普及，生產石墨熱彎玻璃模具的石墨加工中心得到廣泛使用。CNC系統開發平臺針對石墨模具加工過程中的小線段進行速度優化和軌跡優化，并對加工過程中的刀具磨損自動補償，幫助客戶提高石墨加工中心的生產效率和產品光潔度，實現定位精度0.01mm，重復定位精度0.005mm。
系統特點：
● 軌跡優化：針對小線段加工進行軌跡優化，提高效率和精度
● 速度優化：利用控制算法進行速度優化
● 支持客戶自定義算法
● 支持二次開發：客戶可快速定制CNC界面
● 具有刀具磨損自動補償功能
案例總結：
該案例方便客戶快速進行二次開發，加工出來的石墨模具表面光滑無紋路，顯著提高了設備加工效率。

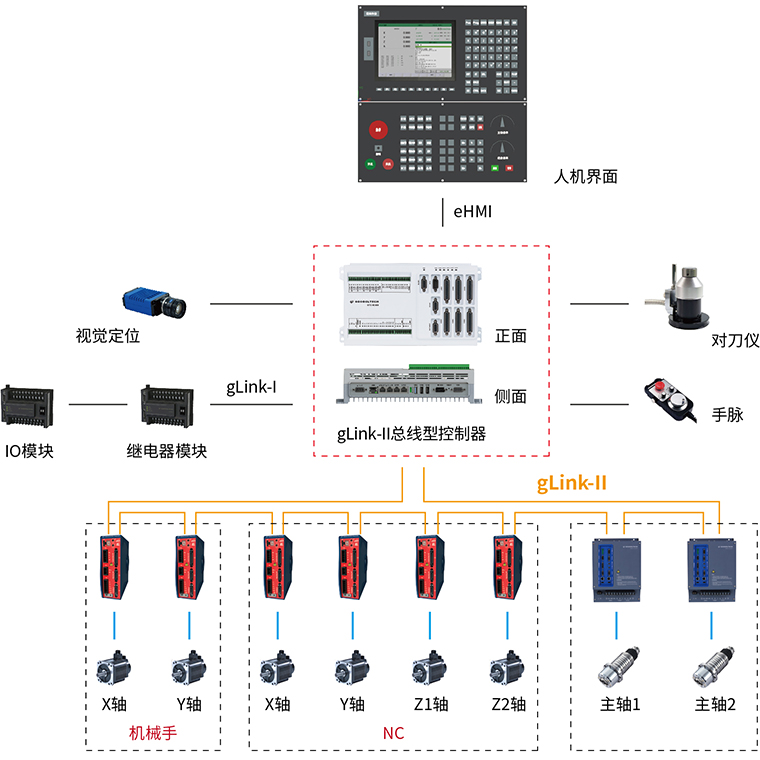

二、雙軸玻璃精雕機
玻璃精雕機主要用于各種超薄玻璃的精細加工、異形切割等。精雕機生產企業更關注設備的效率、自動化程度以及大規模生產方案。CNC系統開發平臺集CNC、機械手和視覺定位于一體，為客戶提供CNC加工與上下料整體解決方案。面向大規模生產線，該系統利用固高工業云平臺收集設備數據并進行分析與維護，顯著提高設備加工效率和產品合格率。
系統特點：
● 一體化控制器：集CNC、機械手和視覺定位于一體
● 多種優化控制算法：針對玻璃加工進行軌跡優化、速度優化及補償控制算法優化
● 防碰撞功能：具有機械手安全區保護功能
● 支持工業云平臺：通過工業云平臺，實現現場設備互聯并進行數據分析，自動進行刀具補償和設備維護
● 支持二次開發：客戶可快速定制CNC界面
案例總結：
該系統集成度高，便于客戶調試，幫助客戶提高設備效率和加工精度，降低升級維護和故障診斷成本。
三、鉆攻中心
鉆攻中心集切削、鉆孔、攻牙于一體，在工作過程中需要盡可能縮短換刀時間和空運行時間來提高機床生產效率，同時保證加工精度。CNC系統開發平臺基于固高自主知識產權的gLink-II千兆等環網協議，實現機床高速、高精度控制；針對鉆攻過程中的小線段加工進行速度優化和軌跡優化，提高設備生產效率和加工精度；幫助客戶實現攻絲速度6000rpm，定位精度0.008mm，重復定位精度0.004mm。
系統特點：
● 軌跡優化：針對小線段加工進行軌跡優化，提高效率和精度
● 速度優化：利用控制算法進行速度優化
● 高速攻絲：攻絲M1時速度可達6000rpm
● 快速換刀：換刀時間（切削對切削）1.7s
● 快速移動：快移速度60m/min
● 支持客戶自定義算法
案例總結：
本案例實現鉆孔、攻絲、銑平面等多元化加工，高速攻絲，快速換刀，大幅度縮短加工時間，提高設備效率，降低成本。
